显微镜是科学、医学和工业中必不可少的工具,使我们能够精确、清晰地探索微观世界。虽然许多用户在考虑显微镜时都会关注镜头,但另一个关键组件却经常被忽视: 光学棱镜 。这种看似简单的透明材料在显微镜内引导、分裂和操纵光线方面发挥着至关重要的作用,从而增强了仪器的功能和性能。
了解光学棱镜
安 光学棱镜 是一种透明物体,通常由玻璃或特殊光学材料制成,旨在折射、反射或色散光。最常见的形状包括三角棱镜、直角棱镜和五棱镜,每种形状在光操纵中都有特定的功能。在显微镜中,光学棱镜主要用于重定向光线、校正图像方向,有时还用于分离光束以同时观察或照明。
光学棱镜背后的原理是折射——光穿过具有不同折射率的材料时发生弯曲。有些棱镜还利用 全内反射 ,允许光在内部反射而不会造成重大损失。这些特性使得棱镜在需要精确控制光路的光学仪器中不可或缺。
光学棱镜在显微镜中的作用
显微镜依靠光来创建微小标本的放大图像。当镜头放大时,光学棱镜管理和操纵光路,确保图像清晰、方向正确并有效地传递给观看者。光学棱镜在显微镜中的作用大致可分为以下几类:
1. 图像定位和校正
当光线穿过显微镜的镜头时,产生的图像通常是倒置或翻转的。对于生物样本来说,这种倒置可能会造成混乱和不便。光学棱镜,特别是 保罗棱镜 或 阿米奇棱镜 ,用于校正图像的方向,使其在观察者看来是直立的。这种校正对于研究和临床环境中的准确观察、记录和分析至关重要。
2. 光路重定向
在某些显微镜设计中,例如 双目或三目显微镜 ,目镜与物镜成一定角度。光学棱镜,例如 直角棱镜 或 屋顶棱镜 ,将光路从物镜重定向到目镜,从而在不影响图像质量的情况下实现更符合人体工程学的视角。该功能对于长期观察尤为重要,因为它可以减轻用户颈部和眼睛的压力。
3. 多个观察者的分束
某些先进的显微镜,例如教学实验室或研究机构中使用的显微镜,允许多个用户同时查看同一标本。 分光棱镜 将来自物镜的光束分成多条路径,将它们引导到不同的目镜或相机。这种功能对于协作工作、演示或数字成像来说非常宝贵,因为高质量的光分布对于这些工作至关重要。
4. 偏振和对比度增强
一些专用显微镜,例如 偏光显微镜 或 微分干涉相衬 (DIC) 显微镜 ,依靠偏振光的操纵来增强对比度并揭示在正常照明下不可见的结构细节。棱镜,例如 诺马斯基棱镜 ,旨在以精确的方式分离和重新组合偏振光,产生具有精细结构细节的高对比度图像。这一作用凸显了光学棱镜不仅对图像传输的贡献,而且对提高显微观察的质量和信息内容的贡献。
5. 色彩校正
显微镜,尤其是使用高倍率镜头的显微镜,可能会出现色差,即不同波长的光聚焦在略有不同的点上,从而导致彩色边纹和图像模糊。一些光学棱镜,例如 消色差或色散校正棱镜 ,被纳入显微镜光路以最大限度地减少这种影响。通过仔细控制光的色散,棱镜有助于保持整个视场的色彩保真度和清晰度。
显微镜中使用的光学棱镜的类型

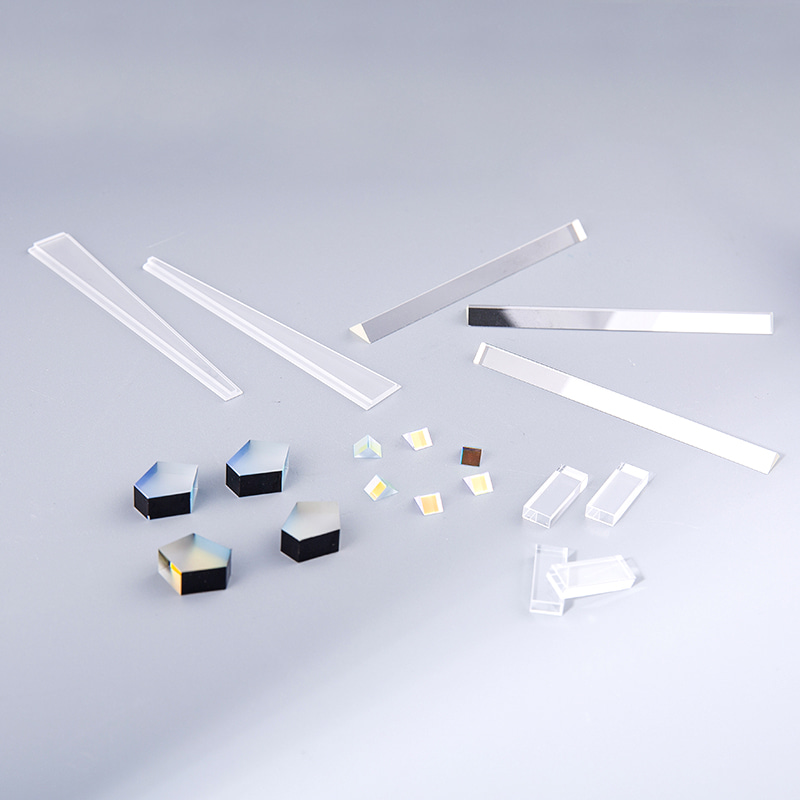

显微镜中常见几种棱镜类型,每种棱镜都针对特定任务量身定制:
- 直角棱镜 :通常用于将光线重定向 90 度,适用于双目显微镜。
- 保罗棱镜 :通常用于图像校正,将倒置的图像翻转为直立。
- 五棱镜 :提供固定的光线偏差,常用于高端光学系统,以实现精确的图像传输。
- 诺马斯基棱镜 :用于 DIC 显微镜,通过偏振光产生对比度,揭示透明样本的精细细节。
- 分光棱镜 :分割光路以允许多个观察者或同时成像。
每种棱镜类型都具有独特的光学特性,使显微镜能够适应不同的研究、工业和教育需求。
在显微镜中使用光学棱镜的优点
在显微镜中加入光学棱镜具有以下几个实际优势:
- 增强的人体工程学 :通过重新定向光线,棱镜可在双目和三目显微镜中提供舒适的视角。
- 准确的图像方向 :棱镜确保图像正确定向,减少混乱并改进工作流程。
- 提高图像质量 :棱镜有助于减少像差和增强对比度,尤其是在专业显微镜技术中。
- 多用户能力 :分光棱镜允许多个观察者或同时进行摄像机记录,而不会影响图像质量。
- 设计的灵活性 :棱镜使显微镜设计人员能够优化光路,创建紧凑且高效的光学系统。
实际考虑
虽然光学棱镜可显着提高显微镜性能,但必须考虑某些因素:
- 材料质量 :高质量光学玻璃或水晶对于最大限度地减少光损失、散射和颜色失真至关重要。
- 对准 :光路内棱镜的精确对准至关重要。未对准可能会导致图像失真或失焦。
- 维护保养 :必须小心处理棱镜以避免划伤或污染。适当的清洁和存储对于保持光学性能是必要的。
结论
光学棱镜是现代显微镜的基本组件,其作用远远超出了简单的光重定向。它们可以校正图像方向、为多个观察者分光、增强对比度、减少色差并改善人体工程学。从基本的生物显微镜到先进的研究仪器,棱镜可确保高效、精确地控制光线以提供高质量的图像。了解光学棱镜的作用不仅加深了我们对显微镜设计的理解,而且还强调了使人眼可见微观世界的仪器背后的复杂工程。
通过有效地结合镜头和棱镜,显微镜可以实现清晰度、准确性和多功能性,从而实现推动科学技术进步的发现和观察。对于任何使用显微镜的人来说,认识到光学棱镜的重要性可以提高实际使用和对使高质量显微镜成为可能的光学复杂性的认识。
